Мягкая кровля «Катепал» — 50 лет на страже красоты и практичности

Битумная черепица Katepal начала своё триумфальное шествие по миру во второй половине прошлого столетия и сегодня занимает прочные лидирующие позиции среди мягких кровельных материалов. Попробуем разобраться, в чём причина такой популярности, почему многие выбирают именно «Катепал» и как смонтировать такую кровлю самостоятельно.

Производитель мягкой кровли Katepal

Компания Katepal (Финляндия) создана в 1949 году. Главные производственные мощности сконцентрированы севернее Хельсинки (завод Katepal OY) в городе Лемпяяля, поэтому вся продукция Katepal на отечественном рынке исключительно импортная.

«Катепал» обозначает — качественный, авторитетный, теплоизоляционный, европейский, подлинный, актуальный, легкоремонтируемый, что как нельзя лучше характеризует всю продукцию компании. Своему девизу — высокое качество и экологичность — эта торговая марка следует уже более полувека, акцентируя внимание на прочности кровельного покрытия, надёжности и удобстве при эксплуатации.

Основная продукция бренда — финишные рулонные материалы и мягкая черепица на основе SBS-битума, расфасованный битум и комплектующие — подложки, мембраны, ендовые и подкладочные ковры, герметики и кровельные гвозди. Мягкая кровля Katepal производится из первоклассного дорогого сырья, соответствует европейским стандартам качества и нормативам ISO 9001, EN 544, благодаря чему торговая марка предоставляет большую гарантию на свои изделия — 15–30 лет.

Компания уделяет большое внимание не только своей продукции, но и прочности упаковки, которая рассчитана на многочисленные погрузки и перекладывания, сохраняя при этом изделия в первоначальном виде. Упаковка для каждой коллекции имеет своё цветовое оформление и маркирована в обязательном порядке штампом компании и фирменной печатью Katepal OY, которые считаются индикаторами отличия оригинальной продукции от подделки.

Особенности и характеристики кровли Katepal

Через 20 лет после своего основания компания «Катепал» запустила новую линию по производству уникального покрытия — мягкой черепицы, которая сделала революцию в мире кровельных материалов и открыла дорогу простору фантазий строителей и дизайнеров. Прочность натурального камня, самоклеящаяся система (разработка компании), благодаря которой существенно упрощается и удешевляется монтаж, удивительная красота и гибкость сделали мягкую кровлю Katepal хитом на строительном рынке.

Виды черепицы «Катепал» и её технические параметры

До недавнего времени продукция компании была представлена на рынке пятью коллекциями:

1. Katrilly — плитки, которые за счёт затемнения каждой соты формируют укрывной настил с 3D-эффектом. Цветовая гамма Katrilly выдержана в природных тонах, о чём говорят названия моделей — «Дюна», более приглушённый «Золотой песок», «Иней», «Осенний красный», «Зелень моховая» и прочие.


   Черепица Katrilli имеет «тени» в верхней части шестигранников, благодаря которым формируется многомерное рельефное покрытие

2. Jazzy — гонты, создающие на кровле необычную шестиугольную мозаику. Она достигается благодаря сочетанию в верхнем слое гранул основного и чёрного колера. Цвета коллекции — медный, коричневый, зелёный, красный, серый.


   Черепица Jazzy представляет собой сочетание классической формы с пятнистым рисунком, который создаёт на кровле затейливый узор

3. Foxy — черепица ромбовидной нарезки с плавными линиями, создающими эффект морской волны. На данный момент серия представлена в коричневом, тёмно-сером и красном цвете. Мягкая кровля Katepal Foxy более других адаптирована к условиям нашего климата, поскольку отлично противостоит дождю, граду, снегу и сильным ветрам. Вдобавок коллекция отличается удачным соотношением цены и качества, вследствие чего пользуется повышенным спросом.


   Черепица Foxy имеет необычную ромбовидную форму с плавными линиями, которые в узоре навевают романтику морских просторов

4. Classic KL — мягкие плитки этой коллекции имеют традиционную шестиугольную форму. Внешнее покрытие представляет собой каменный гранулят с равномерным окрасом, прочно вклеенный в битумное основание. Благодаря этому мягкая кровля Katepal Classic KL имеет почти нулевое водопоглощение и высокую устойчивость к ультрафиолетовому излучению.


   KL — маркировка классической коллекции одноцветной черепицы шестигранной формы, где простота колеров придаёт дому тонкую изысканность и элегантность

5. Rocky — прямоугольные гонты и своеобразное цветовое оформление эффектно имитируют старинное черепичное покрытие. Модели Katepal Rocky отличаются большим выбором окраса, особой стойкостью к температурным перепадам и линейному расширению несущих элементов, хорошо переносят вибрацию кровли и ветровые нагрузки.


   Черепица Rocky отличается нестандартной прямоугольной формой, благодаря чему напоминает гонтовую кровлю старинного особняка

Таблица: технические показатели основных видов черепицы Katepal

Название коллекции	Вес покрытия, кг/м²	Объём упаковки, м²	Диапазон температур, °C	Метод фиксации	Размер гонтов, м	Сопротивление на разрыв в продольном и поперечном направлении, Н/50 мм	Стойкость на разрыв при забивании гвоздя, Н	Водопоглощение, %
Katrilly, Jazzy, Foxy, Classic KL, Rocky	8	3	от -55 до +110	самонаклеивание + кровельные гвозди	1,0 х 0,317	≥ 600/400	> 100	˂ 2
Потеря посыпки: < 2,5 г. Ветровая нагрузка: для однослойной черепицы — 170 км/ч, для двухслойных гонтов — 220 км/ч.

С 2015 года к основным моделям присоединились ещё 3 вида изделий:

• коньковая черепица Katepal TopRidge, которая выпускается в восьми цветовых оттенках и прекрасно сочетается со всеми коллекциями, а за счёт своей объёмности создаёт иллюзию рельефной кровли;

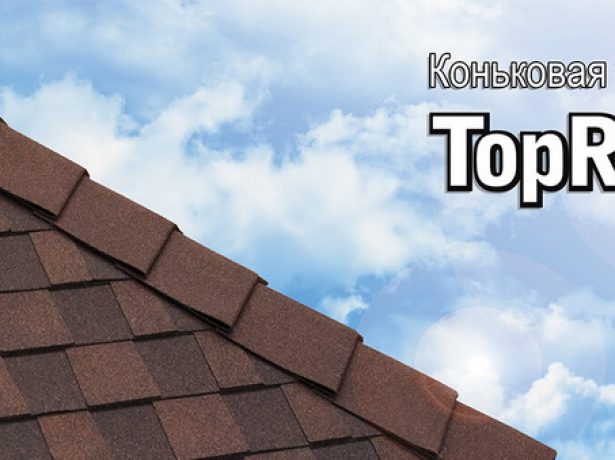

  Эксклюзивная коньковая черепица TopRidge предназначена для того, чтобы придать кровле рельефность, стильность и изысканность

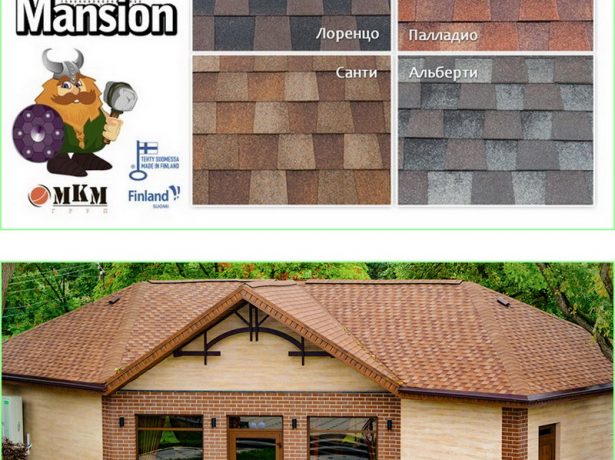

• ноу-хау бренда — двухслойные ламинированные плитки Katepal Mansion — первые гонты среди аналогичной продукции, созданные на основе СБС-модифицированного битума и сохраняющие эластичность даже в очень холодных условиях;


  Ламинированная двухслойная черепица Mansion — эксклюзивная новинка Katepal OY, которая обеспечивает непревзойдённую красоту и долговечность покрытия

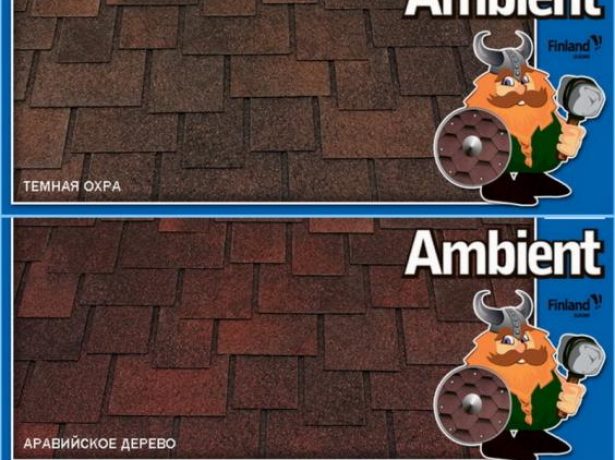

• черепица Katepal Ambient с прямоугольной нарезкой, создающая покрытие, напоминающее кровли средневековой Европы из дранки. Плитки Ambient очень похожи на дорогую многослойную американскую черепицу, однако финский производитель сделал её однослойной, что вместе с СБС-модификатором позволило предложить потребителям отличный укрывной материал по демократичной цене.


  Однослойная черепица Ambient, имитирующая двухслойные плитки, легко передает дух средневековой эпохи, превращая дом в настоящий замок

Видео: презентация «Катепал»

Секрет качества Katepal

Высокое качество черепицы «Катепал» обусловлено следующими параметрами:

1. Битум. Компания использует венесуэльский битум, улучшая его свойства добавлением не менее 12% СБС-полимеров. Благодаря этому понижается минусовый температурный предел, при котором возможна хрупкость материала, повышается температура плавления материала и улучшается адгезия, что особенно важно при приклейке укрывного настила к основе.
2. Посыпка. Для верхнего слоя «Катепал» применяет гранулы натурального базальта, обеспечивающие защиту битума от УФ-лучей, стильный внешний вид покрытия и объёмность.
3. Клеевой слой. Это уникальная разработка самой компании, которая позволила максимально облегчить и удешевить процесс монтажа, создав при этом абсолютно герметичное покрытие.
4. Технология производства. Способ модификации битума держится в секрете. Но что характерно — черепица Katepal имеет высокий плюсовой температурный режим — до +110 °C, поэтому её можно использовать в южных регионах в отличие от другой аналогичной продукции с SBS-битумом. Кроме того, в основе плиток лежит армирующий стеклохолст, обеспечивающий постоянство размеров и форм. Благодаря армированию мягкая кровля «Катепал» без разрывов способна выдержать большое растяжение, что особенно ценно при разных коэффициентах температурного расширения материалов в структуре крыши.
5. Опыт. Среди множества компаний по изготовлению мягкой черепицы мало кто может похвастаться более чем полувековой историей производства, а также неугасающим интересом к своей продукции и постоянно растущим спросом не только в Финляндии, а во всём мире.

Видео: профессионалы рекомендуют «Катепал»

Преимущества и недостатки

Одной из ключевых функций кровли является максимальная защита дома от протечек. И в этом аспекте битумная черепица Katepal даст фору любому укрывному материалу, что обусловлено её особенностями — под воздействием тепла гонты склеиваются, образуя сплошное непроницаемое покрытие, сохраняющее свои гидроизоляционные свойства от -50 до + 110 °C.

Видео: тест на водонепроницаемость

Помимо этого, мягкая кровля «Катепал»:

• обеспечивает отличную шумоизоляцию;
• имеет низкую теплопроводность;
• устойчива к гниению, коррозии, ультрафиолету, сильным ветрам и морозам;
• не нуждается в молниезащите, поскольку битум не накапливает электрическое напряжение;
• препятствует лавинообразному сходу снега;

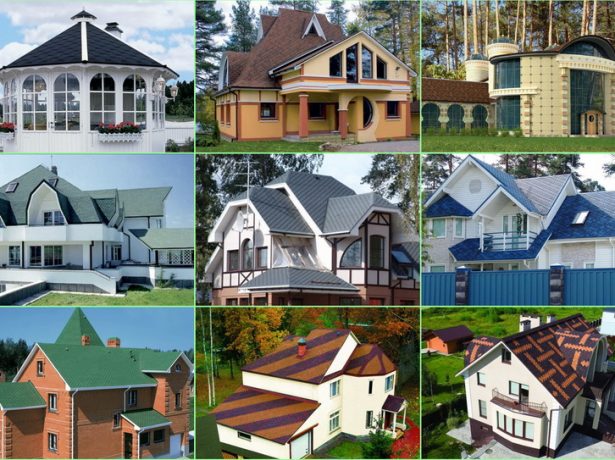

• обладает разнообразием расцветок и форм;
• экономна при монтаже, так как имеет малый процент отходов;
• имеет простой способ крепления, позволяющий быстро обустроить мягкую кровлю своими руками и легко её отремонтировать;
• хорошо выдерживает механические нагрузки и скрывает подвижки крыши при усадке дома;
• подходит для обустройства кровель любой архитектурной сложности с уклоном от 11 до 90°;


  Мягкая черепица Katepal OY практически не имеет ограничений по укладке и легко ложится на любую форму скатов с уклоном от 11 до 90°

• экологична и не поддерживает горение;
• отличается большим сроком эксплуатации — свыше 50 лет. Производитель даёт гарантию на безаварийное функционирование покрытия в течение 15 лет при использовании подкладочного слоя по периметру кровли, 20 лет при укладке ковра по всей площади и 30 лет при применении подкладочного материала SuperBase по всей поверхности кровли;
• имеет приемлемую цену — 500–1200 р./м² за черепицу, около 800 р./пог. м за коньковые плитки Top Ridge, 150–500 р./м² за ендовый и подкладочный ковёр, приблизительно 800 рублей за литр битумного клея.

Видео: тест на пожаробезопасность

Недостатки битумной черепицы:

• обязательное устройство дополнительных воздуховодов — аэраторов и дефлекторов;
• использование подкладочного ковра и набивка сплошного настила;
• небольшая сопротивляемость микроорганизмам — водорослям, мхам, лишайникам, гифам (нити грабов), отчего периодически кровельное покрытие нужно обрабатывать эффективными составами против органических наростов.

Как выбрать мягкую кровлю «Катепал»

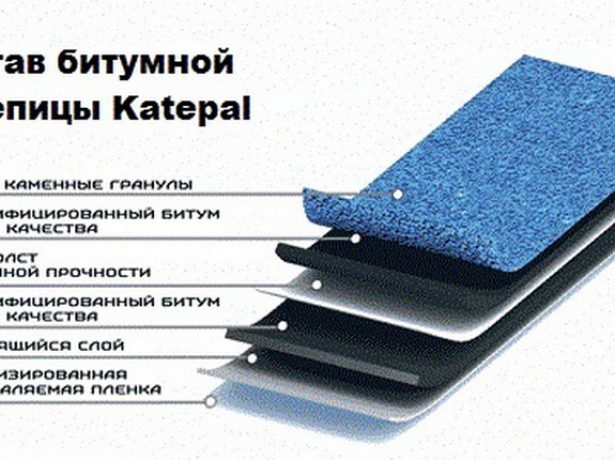

Вначале рассмотрим структуру черепичных гонтов. Это однослойные либо многослойные изделия, в основе которых лежат следующие материалы:

• стеклохолст повышенной прочности;
• СБС-битумная пропитка с обеих сторон;
• верхний слой — цветные каменные гранулы;
• нижний самоклеящийся слой, обеспечивающий спекание плиток;
• легкоудаляемая плёнка, защищающая клеевую прослойку.


  В процессе производства черепичных плиток компания Katepal OY использует лишь самое лучшее сырьё, которое предоставляют лидеры мирового рынка

Производство многослойной черепицы подразумевает дополнительное склеивание двух или более слоёв между собой, что, безусловно, увеличивает гидроизоляционные показатели, но также и стоимость. Поэтому в первую очередь при выборе коллекции руководствуйтесь назначением постройки. Для покрытия беседки, веранды или террасы достаточно однослойной модели с более низкими техническими показателями. А для жилого дома, конечно же, придётся учитывать дополнительные факторы:

1. Местные климатические условия. В регионах с большими ветровыми нагрузками лучше подстраховаться и выбрать многослойную коллекцию или же черепицу на основе АПП-модификатора, которая лучше противостоит ветрам. К тому же обратите внимание на нижний температурный показатель. Если в вашей местности температура зимой падает ниже 50 °C, то придётся поискать другой укрывной материал, иначе велика вероятность того, что битумные гонты растрескаются со всеми плачевными для дома последствиями.
2. Состав и однородность грунта на участке. При неоднородном грунте, морозном пучении, которое характерно для глинистых и суглинистых почв, либо при большом уклоне участка малейшие нарушения в закладке фундамента, а также неравномерная усадка строения могут привести к образованию трещин. В таких случаях хорошо бы покрыть крышу черепицей с большей прочностью на разрыв.
3. Архитектурный вид здания. Безусловно, на вкус и цвет товарищей нет, тем не менее такие коллекции, как Rocky или Ambient, имитирующие старину, вряд ли подойдут ультрасовременным постройкам. Равно как и Katepal Classic KL, которая будет беспроигрышна для классического экстерьера. При выборе цвета всё зависит лишь от ваших предпочтений. Окраски черепицы настолько продуманы, что изумительно смотрятся с любым фасадом, а несколькими колерами можно буквально нарисовать кровлю.


   Благодаря керамизации гранулята мягкая кровля Katepal отличается поразительно стойкой и насыщенной палитрой цветов

Устройство крыши из битумной черепицы «Катепал»

Крыша из битумной черепицы представляет собой сложную конструкцию, в основе которой лежат деревянные стропила, выполняющие несущую и распределительную функцию. Между ними помещается утеплитель и закрывается с внутренней стороны пароизоляционной плёнкой, дополнительной обрешёткой, вентрейками и отделочным материалом.

По верхней грани стропил укладывается гидроизоляция, поверх которой набивается контробрешётка и шаговая обрешётка. Следом формируется сплошной настил, расстилается подкладочный и ендовый ковёр, а поверх наклеиваются черепичные гонты с добавочной фиксацией гвоздями.

Гонты укладываются таким образом, чтобы шляпки гвоздей перекрывались верхними рядами.

Некоторые кровельщики советуют в целях экономии под сплошное основание набивать что-то одно — пошаговую обрешётку либо контробрешётку. Однако выгода от этого весьма призрачна, поскольку:

• контробрешётка обеспечивает вентиляционный канал между гидроизоляцией и верхними слоями кровельного пирога;
• обрешётка исправляет возможные погрешности геометрии скатов, что положительно влияет на монтаж кровельного покрытия и его жизнедеятельность.

Видео: укладка кровельной черепицы Katepal OY

https://youtube.com/watch?v=udMKVKoTVuA

В разрезе кровельная конструкция выглядит следующим образом:

• мягкая черепица;
• подкладочный ковёр;
• сплошное основание, выравнивающее поверхность скатов и равномерно распределяющее точечные нагрузки на кровлю. Фиксируется ершёнными либо винтовыми гвоздями длиной 50 мм;
• пошаговая обрешётка из обрезных досок сечением 25х100 мм — основа для сплошного настила, крепится ершёнными гвоздями длиной 70 мм;
• контробрешётка;
• гидроизоляционная плёнка;
• утеплитель, проложенный между стропилами с таким расчётом, чтобы его поверхность немного не доходила до верхнего края стропильных ног;
• пароизоляция;
• нижняя обрешётка, вентрейки и облицовочный материал потолка;
• подкарнизная доска (подшивка карнизного свеса), антимоскитная сетка, лобовая доска и водосточный жёлоб.


  Помимо черепицы мягкая кровля Katepal включает множество вспомогательных элементов и аксессуаров из СБС-эластомера, которые закрывают самые уязвимые места и позволяют создать в буквальном смысле идеальную конструкцию

Видео: особенности зимнего монтажа черепицы «Катепал»

Технология монтажа черепицы

При работе с черепицей «Катепал» важно соблюдать рекомендации производителя, которые имеются в каждой упаковке на обратной стороне товарной этикетки.

Необходимые инструменты

Для обустройства мягкой кровли много инструментов не понадобится. Достаточно будет:

• рулетки и молотка;
• плоскогубцев;
• ножа с крючковым лезвием;
• шпателя;
• цветных мелков или яркого шнурка, чтобы выстроить ровные ряды плиток.


  Метод укладки плиток Katepal подразумевает самосклеивание с помощью кровельных гвоздей, оттого много инструментов для монтажа не потребуется

Расчёт материалов

Расход материалов зависит от сложности конструкции, наличия слуховых и мансардных окон, вентиляционных и дымоотводных труб.

1. Битумные гонты. Рассчитать нужное количество рядовой черепицы можно, разделив площадь крыши на объём одной упаковки, указанный производителем. К полученному значению следует прибавить запас от 2 до 10 процентов в зависимости от сложности кровли. Результат нужно округлить в бóльшую сторону. Расход коньковой черепицы — 1 уп./12 пог. м, а карнизной — 1 уп./20 пог. м.
2. Ендовый и подкладочный ковёр. При укладке сплошным настилом, что рекомендуется, общая площадь подкладочного ковра составит 1,15 площади крыши. При частичной укладке замеряют длину скатов по периметру, вокруг труб и окон. Полученные результаты суммируют, делят на количество погонных метров в одном рулоне и прибавляют 2–10% запаса. Аналогично рассчитывают и ендовый ковёр, предварительно замерив линии разжелобков.
3. Гвозди. Каждая плитка крепится четырьмя гвоздями длиной не менее 25–35 мм, что гарантированно обеспечит надёжное крепление к основанию. Норма расхода толевых гвоздей составляет 0,06–0,07 кг/м². Её умножают на площадь черепицы и прибавляют тот же процент запаса. Строительный степлер для фиксации черепицы Katepal не используется.
4. Клей. При обустройстве кровли Katepal применяется фирменный клей K-36 в следующих количествах:
   • обработка основания одной дымовой трубы — 3 л;
   • заделка несамоклеящейся подкладки — 0,1 л/м²;
   • проклейка ендов — 0,4 л/пог. м;
   • проклейка краёв — 0,1 л/пог. м.

Подготовка основания

Для мягких гонтов основанием должен служить ровный, жёсткий, сухой и чистый сплошной настил, который набивают, как правило, из водостойкой фанеры или плит OSB-3. Хотя в идеале желательно использовать доски, чтобы уменьшить разницу теплового расширения разнородных материалов.

Таблица: требования Katepal OY к толщине сплошного настила

Опоры, межцентровое расстояние, мм	Обшивка необработанными досками, мм	Обшивка необработанными досками T&G (шип-паз), мм	Строительная доска, мм
600	≥ 22	≥ 20	≥ 12
900	≥ 25	≥ 23	≥ 18
1200	≥ 32	≥ 30	≥ 21
Ширина досок T&G должна быть около 95 мм, необработанных досок — 100 мм, необходимые вентиляционные зазоры — 3–4 мм, влажность — не больше 18–20%. Доски стыкуют на опорах.

Устройство вентиляционного зазора

Обустройство вентиляции является важным этапом для любой кровли, а особенно для герметичного сплошного покрытия, которое образуют битумные гонты. Грамотно организованные продухи защищают утеплитель и все деревянные элементы конструкции от намокания, гниения и разрушения.

Основной вентканал проходит от карниза (приток воздуха) к коньку (вытяжка). Он должен иметь размер не менее 100 мм и быть максимально прямым, чтобы обеспечить хорошую вентиляцию подкровельного пространства, и высоким в области конька, насколько это возможно. При малой тяге воздуха в области конька или её полном отсутствии надо установить аэроконёк или точечные коньковые вентили.

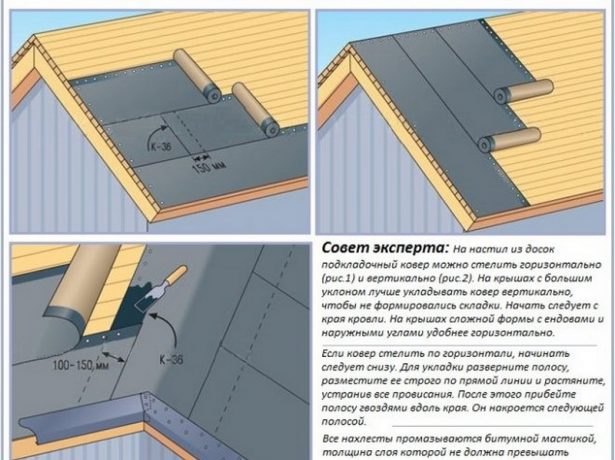

Монтаж подкладочного ковра

Под мягкую черепицу по сплошному настилу расстилается подкладочный ковёр. Полностью или частично — решает хозяин. Однако не нужно забывать, что от этого зависит предоставляемый производителем гарантийный срок.

Подкладочный ковёр должен плотно прилегать к основанию. Вздутия и морщины приведут к неровностям на самой черепице.

Процедура укладки кровельного ковра состоит из нескольких этапов:

1. Материал настилается параллельно или перпендикулярно коньку, заводится под металлические карнизные планки и фиксируется по краям через каждые 20 см оцинкованными гвоздями длиной 25–35 мм с широкой шляпкой.
2. В коньковой зоне на одном скате ковёр обрезают по коньку и прибивают гвоздями по линии среза. На смежном скате его укладывают так, чтобы он, перехлестнув конёк на 150 мм, соединился с ранее смонтированным подкладочным слоем и перекрыл гвозди. Место соединения вдоль всей линии фиксируют слоем клея К-36 толщиной не более 1 мм.
3. Подобным образом укладывают подкладочный материал и на рёбрах крыши.


   Подкладочный ковёр выполняет роль буфера между черепицей и настилом, обеспечивает резервную гидрозащиту и предотвращает образование конденсата в подкровельном пространстве

Установка торцевых и карнизных металлических планок

Фронтонные и карнизные планки из антикоррозийного металла защищают подкровельное пространство от снега и дождя, а также придают крыше эстетичный вид. Их монтируют с нахлёстом 2 см поверх подкладочного материала и закрепляют гвоздями в шахматном порядке с интервалом 10 см. Если выход гвоздей в нижней части карниза недопустим, то используют короткие шурупы KFR.

Карнизная планка должна заходить на подкладку приблизительно на 140 мм, иметь внешний прямоугольный загиб по краю карниза не менее 50 мм и внутренний (от нижней кромки внешнего) — 10 мм.

Монтаж ендового ковра

Линия разжелобков считается одной из проблемных, поэтому в качестве дополнительной страховки используют ендовый ковёр. Его укладывают поверх подкладочного слоя и фиксируют гвоздями с шагом 10 см, проклеивая края и места нахлёстов специальной мастикой.

Нанесение разметочных линий

Чтобы облегчить монтаж черепицы Katepal, делают разметку, нанося мелом по подкладочному слою направляющие линии. Это поможет уложить гонты намного быстрее, выровнять их по скатам, а также возле труб и мансардных (слуховых) окон.

Укладка кровельных гонтов

Процесс укладки мягких плиток Katepal происходит в следующим образом:

1. Монтаж карнизных фрагментов. Коньково-карнизные плитки обеспечивают гидроизоляцию карнизного свеса. Их укладывают без нахлёстов поверх карнизной планки. Снимают защитную плёнку и хорошенько прижимают к ней листы клеевым слоем, отступив 10 мм от кромки внешнего загиба. Фиксируют карнизные гонты к обрешётке гвоздями.

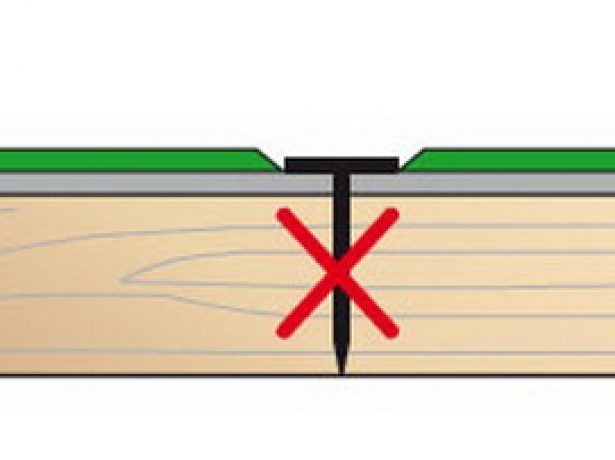

2. Крепёж плиток. От качества фиксации гонтов зависит долгосрочность и надёжность покрытия. Гвоздевая шляпка должна быть в одной плоскости с плитками, а не врезаться в гонты. Гвозди прибивают на расстоянии 2,5 см от края листов и вырезов. В регионах с частыми и сильными ветрами, а также на крутых скатах (более 60°) используют добавочное крепление гвоздями и клеем К-36. При проведении работ в холодное время проклеивают самое малое 5 рядов финишного настила.


   Двойная фиксация плиток «Катепал» за счёт клея и гвоздей считается более надёжной, при этом гвоздь необходимо забивать строго перпендикулярно, чтобы его шляпка плотно прилегала к поверхности материала

3. Монтаж рядовых гонтов. Перед началом и периодически во время укладки смешивают фрагменты 4–5 произвольно выбранных пачек, чтобы избежать неравномерного окраса готового полотна. Начинают укладку от центра ската. Располагают фрагменты так, чтобы лепестки рядовых гонтов перекрыли стыки и крепления карнизных плиток. Нижняя грань первого ряда должна находиться выше нижней кромки карнизной черепицы приблизительно на 10–20 мм, чтобы выровнять и подчеркнуть карнизную линию. Фиксируют листы гвоздями — 4 шт. на 1 лист. Расположение мест крепления зависит от модели черепицы и оговорено в инструкции производителя. При необходимости гвозди можно заменить шурупами KFR.


   Рекомендуемая температура для укладки мягкой кровли Katepal OY — от +5 до +25°, а если гонты монтируются в холодное время года, то перед началом работ черепица и подкладочный материал должны находиться в тёплом помещении не меньше суток

4. Укладка гонтов в ендовах. По центру ендового ковра вдоль всей линии ендовы рисуют меловую черту и параллельно ей на одинаковом расстоянии — ещё две по бокам с таким расчётом, чтобы между ними было не менее 100–200 мм. Обрезают края гонтовых листов по боковым линиям и приклеивают на К-36. Клей наносят клей толщиной не более 1 мм и равномерно разравнивают шпателем. Такая укладка образует прямой контур по центру ендовы, придавая кровле чёткость, выразительность и классичность. Более оригинальное и очень привлекательное оформление ендов — методом косички или двойного плетения — смежные листы перехлёстываются друг с другом поверх разжелобковой оси и фиксируются клеем. В месте пересечения дополнительно используют вырезанный из стандартного гонта единичный фрагмент (лепесток).

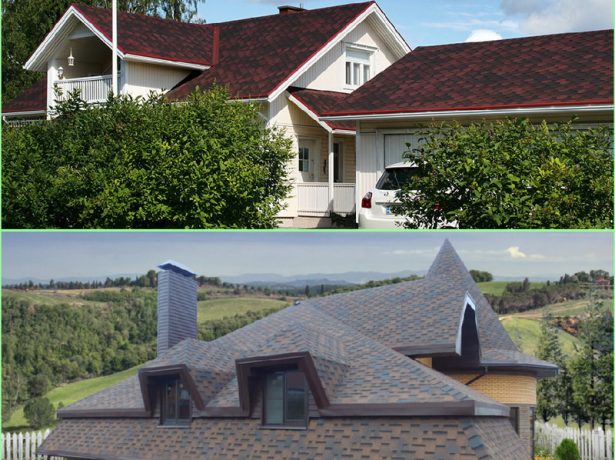

   Плитки по линии прохождения ендов можно укладывать по разным схемам, создавая в зависимости от этого классическое покрытие с чётко обозначенными линиями разжелобков либо придавая кровле игривый своеобразный шарм

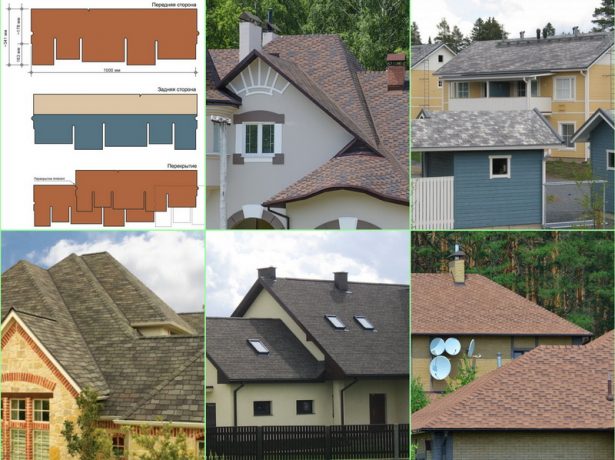

5. Монтаж черепицы типа «лабиринт». Это коллекции Katepal Rocky и Ambient, имеющие лепестки в виде неравномерных прямоугольников. Особенностью укладки является то, что вырезы между лепестками нижней полосы должны располагаться по центру среднего по величине лепестка верхнего ряда. Фиксируются гонты в каждом ряду четырьмя гвоздями на 20–30 мм выше пазов с перекрытием крепежей предыдущего ряда.


   Покрыв крышу дома черепицей типа «лабиринт» с лепестками в виде неравномерных прямоугольников, можно добиться схожести со старинной гонтовой кровлей

6. Монтаж коньковой черепицы. Для оформления линии конька можно использовать карнизные гонты, нарезав их по перфорации, либо специальную коньковую черепицу 3D Katepal TopRidge, которая сделает рёбра и конёк объёмными. Укладку начинают от карнизной части ребра, двигаясь к коньку. На самом коньке монтируют гонты с двух сторон по направлению к середине, где закрепляют с помощью клея лишь последний фрагмент. Черепицу фиксируют на четыре гвоздя по два с каждой стороны, перекрывая шляпки следующим фрагментом.


   Для оформления конька применяется обычная карнизная черепица либо специальные коньковые гонты 3D Katepal TopRidge

Видео: укладка коньковой черепицы Katepal TopRidge

Обустройство кровельных примыканий

В местах примыканий большое внимание следует уделить гидрозащите и герметизации.

Гидроизоляция вентиляционных выходов

Для изоляции вентиляционных выходов используют резиновые уплотнители. В основании вырезается отверстие под вывод трубы, на которое насаживается проходной элемент и фиксируется к подкладочному ковру битумным клеем К-36, а к сплошному настилу — 4–5 гвоздями, чтобы предотвратить его соскальзывание. Гонты, предварительно обрезанные по размеру и форме резиновой втулки, укладываются поверх проходки и хорошо закрепляются под соединительными сланцами с помощью клея К-36.

Гидроизоляция дымоходов

Печные трубы и воздуховоды обычно имеют квадратную форму и, соответственно, острые углы. Чтобы предупредить повреждение гонтов в местах излома, по подкладочному ковру вокруг труб монтируют треугольные планки. Далее поступают следующим образом:

1. Монтируют рядовые гонты вплотную к трубе и приклеивают их к рейкам.
2. Укладывают ендовый ковёр, при этом верхний его край заводят на стену приблизительно на 300 мм, а нижний — раскатывают по скатам на 200 мм от трубы.
3. Фиксируют ендовый ковёр к плиткам и рейкам битумным клеем К-36, а к стене — вдобавок ещё кровельными гвоздями.
4. Закрывают примыкание металлическим фартуком либо обшивкой стены, уплотняя углы герметиком.


   Особое внимание при монтаже мягкой кровли нужно уделить примыканиям черепицы к дымоходам, чтобы предотвратить возможные протечки в этих местах

В верхней части настила желательно сформировать разуклонку, чтобы предотвратить скапливание воды позади дымохода.

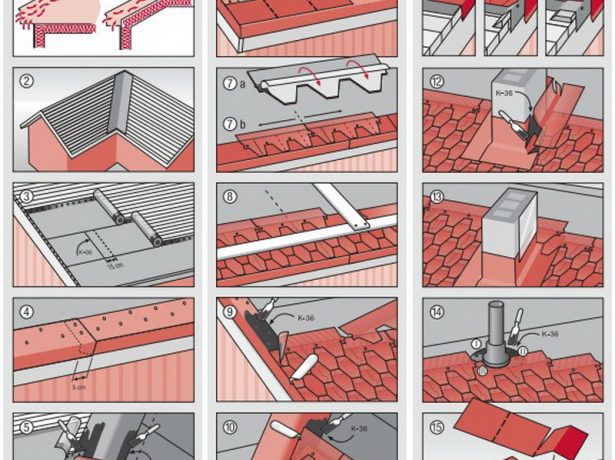

Видео: инструкция по монтажу черепицы «Катепал»

Правила эксплуатации мягкой кровли Katepal

Укрывной настил Katepal неприхотлив в уходе. В отличие от металлических покрытий он не нуждается в очистке, грунтовке, покраске. Тем не менее рекомендации производителей соблюдать всё-таки нужно:

1. Ежегодно проводить плановый осмотр.
2. Содержать покрытие в чистоте. Мелкий мусор сметать мягкой метёлкой, а крупный — убирать вручную.
3. Периодически обрабатывать покрытие специальными средствами для борьбы с грибком, мхом и лишайниками.
4. Не допускать засорения водостоков.
5. В сильно морозные или знойные дни без надобности не ходить по крыше, а при перемещении использовать обувь на мягкой плоской подошве и деревянные щитки.
6. Очистка от снега не нужна и даже нежелательна, но допустима в период сильных снегопадов. В таком случае рекомендуется оставлять на кровле 10–20 см снежного покрова и не скалывать лёд.
7. Выявленные дефекты устранять как можно скорее, не дожидаясь разрушения кровли.

Выполнение этих простых правил, а также строгое соблюдение руководства по монтажу и недопущение ошибок позволит существенно продлить срок эксплуатации мягкой кровли.

Видео: ошибки при набивке гибкой черепицы и как их исправить

https://youtube.com/watch?v=weQf5SARKHc
